Hệ ba chiều EXCL

Model: EXCL

Thương hiệu: FESTO

Mã SP: EXCL

Danh mục: ĐIỆN TỰ ĐỘNG FESTO

Liên hệ báo giá

Hệ ba chiều có thể dễ dàng tích hợp vào hệ thống máy tính để bàn. Đó là lý tưởng cho việc tự động hóa các quy trình phân tích trong đó việc mở bình chứa mẫu và hút mẫu chất lỏng hoặc phân phối thuốc thử phải diễn ra trong cùng một không gian làm việc.

Liên hệ ngay

Mô tả sản phẩm
Thông số kỹ thuật

Hệ ba chiều EXCL

- Giàn đa trục nền nhỏ
- với một hoặc 2 trục Z (hoặc dưới dạng hệ mặt phẳng X/Y không có trục Z)
- Không gian làm việc X, Y có thể định cấu hình theo gia số 1mm lên tới 1000mm x 700mm
- Hành trình trục Z có thể lựa chọn trong khoảng 50, 100, 150 và 200 mm
- Bộ điều khiển chuyển động 6 trục tùy chọn, có thể lập trình qua G-Code
- bao gồm: Động cơ bước, công tắc tham chiếu và dây cáp luôn đi kèm

ĐIỂM NỔI BẬT CỦA SẢN PHẨM

Cổng đa trục EXCL có thể được sử dụng theo nhiều cách khác nhau

Cải tiến mới giúp tiết kiệm không gian: Cổng đa trục EXCL dành cho những ứng dụng hiệu quả trong phòng thí nghiệm

Thu nhỏ diện tích đang là xu hướng quan trọng đối với nhiều ứng dụng trong phòng thí nghiệm. Nhằm mục đích tiết kiệm không gian quý giá khi xây dựng hệ thống và thiết bị, diện tích cổng đa trục EXCL được phát triển sẽ nhỏ và bộ điều khiển chuyển động dựa trên PCB. Hai trục Z di chuyển độc lập giúp chức năng của hệ thống có thể được mở rộng.

Tối ưu hóa quy trình phân tích trong lĩnh vực LifeTech

EXCL cực kỳ lý tưởng cho các quy trình phân tích trong đó việc mở bình mẫu và hút mẫu chất lỏng phải diễn ra trong cùng một hệ ba chiều. Trục Z thứ hai có thể được tùy chọn cho phép 2 đầu phía trước, ví dụ như mô đun kẹp và xoay EHMD và bộ phận chiết rót DHOE có thể được di chuyển độc lập với nhau.

Tổng quan về lợi ích của bạn

- Hệ ba chiều 3D: gồm một hoặc hai trục Z
- Hệ mặt phẳng 2D: X, Y có một hoặc hai con trượt trên trục Y
- Động cơ X có thể được cấu hình bên trái hoặc phải
- Bộ chuyển đổi tùy chọn để gắn chặt cổng

DỮ LIỆU KỸ THUẬT

Đặc điểm	Hệ ba chiều	Hệ ba chiều	Hệ ba chiều
Sự so sánh	EXCL-15-	EXCL-15-400-700-Z2-200-200-GF-ST-R-1-EK-M6-AN	EXCL-15-200-300-Z1-100-GF-ST-R-1-EK-M6-AN
Giá	0 ₫	0 ₫	0 ₫
Mức áp suất âm thanh		65.8 dB(A)	65.8 dB(A)
Nhiệt độ bảo quản	-10 °C ... 60 °C	-10 °C ... 60 °C	-10 °C ... 60 °C
Dấu hiệu KC	KC-EMV	KC-EMV	KC-EMV
Mô-men xoắn giữ động cơ	0.5 N m ... 1.4 N m	0.5 N m ... 1.4 N m	0.5 N m ... 1.4 N m
Hành trình trục Z 1		200 mm	100 mm
Hành trình trục Z 2		200 mm
Dấu CE (xem tuyên bố về sự phù hợp)	theo chỉ thị EMC của EU	theo chỉ thị EMC của EU	theo chỉ thị EMC của EU
Tuân thủ LABS	VDMA24364 Vùng III	VDMA24364 Vùng III	VDMA24364 Vùng III
Kiểu gắn	với ren trong M3	với ren trong M3	với ren trong M3
Dòng điện danh nghĩa trên mỗi pha, hiệu quả	2 A ... 4.2 A
Độ ẩm tương đối	0 - 90 %	0 - 90 %	0 - 90 %
cài đặt hiện tại đánh giá		bằng phần mềm	bằng phần mềm
Tốc độ leo tối đa Trục X	0.003 m/s	0.003 m/s	0.003 m/s
Điện áp định mức nguồn cấp logic DC		5 V	5 V
Tốc độ tìm kiếm tối đa Trục X	0.03 m/s	0.03 m/s	0.03 m/s
Phạm vi điện áp logic cho phép		± 10 %	± 10 %
Kích thước	15	15	15
Mức độ bảo vệ	IP10	IP10	IP10
Ghi chú vật liệu	Tuân thủ RoHS	Tuân thủ RoHS	Tuân thủ RoHS
hạ dòng điện có thể chỉnh		bằng phần mềm	bằng phần mềm
Nhiệt độ môi trường xung quanh	10 °C ... 40 °C	10 °C ... 40 °C	10 °C ... 40 °C
Kiểu vận hành bộ điều khiển		Bộ điều chỉnh vị trí P Hoạt động trực tiếp Chế độ hoạt động đồng bộ Chạy tham chiếu vận hành có kiểm soát	Bộ điều chỉnh vị trí P Hoạt động trực tiếp Chế độ hoạt động đồng bộ Chạy tham chiếu vận hành có kiểm soát
Dấu UKCA (xem tuyên bố về sự phù hợp)	theo quy định UK cho EMV	theo quy định UK cho EMV	theo quy định UK cho EMV
Cấu trúc xây dựng	Hệ không gian ba trục	Hệ không gian ba trục	Hệ không gian ba trục
Lực quá trình tối đa theo hướng Z	15 N	15 N	15 N
Điện áp danh nghĩa Nguồn cung cấp tải DC		24 V	24 V
Dòng điện danh nghĩa trục Y	2:00 AM	2:00 AM	2:00 AM
Dòng điện danh nghĩa trục Z	2:00 AM	2:00 AM	2:00 AM
Độ chính xác lặp lại	±0,1 mm	±0,1 mm	±0,1 mm
Giao diện tham số hóa		Ethernet	Ethernet
quá trình khớp nối		Drives with Positioning Function	Drives with Positioning Function
Hành trình trục Y	200 mm ... 700 mm	700 mm	300 mm
Hiển thị		LED xanh lá / vàng / đỏ	LED xanh lá / vàng / đỏ
Thời gian bật		100%	100%
Hành trình trục X	200 mm ... 1000 mm	400 mm	200 mm
Giao diện giao tiếp logic		Ethernet - TCP/IP	Ethernet - TCP/IP
Chế độ vị trí		Vượt qua vị trí trực tiếp	Vượt qua vị trí trực tiếp
Điều chỉnh vị trí		có	có
Tốc độ tìm kiếm tối đa trục Z	0.015 m/s	0.015 m/s	0.015 m/s
Tốc độ leo tối đa trục Z	0.003 m/s	0.003 m/s	0.003 m/s
Dòng điện danh nghĩa trục X	4.2 A	4.2 A	4.2 A
Tốc độ tìm kiếm tối đa trục Y	0.03 m/s	0.03 m/s	0.03 m/s
Ethernet, các giao thức được hỗ trợ		FTP TCP/IP	FTP TCP/IP
Nạp liệu không đổi trục X	64 mm/vòng	64 mm/vòng	64 mm/vòng
Tốc độ leo tối đa trục Y	0.003 m/s	0.003 m/s	0.003 m/s
Chế độ vận hành		Bước nhỏ, >4000 bước/vòng quay	Bước nhỏ, >4000 bước/vòng quay
Tăng tốc tối đa	1 m/s²	1 m/s²	1 m/s²
Tốc độ tối đa	0.5 m/s	0.5 m/s	0.5 m/s
trọng lượng sản phẩm		9120 g	5450 g
Nạp liệu không đổi trục Y	37.7 mm/vòng	37.7 mm/vòng	37.7 mm/vòng
Nạp liệu không đổi trục Z	5 mm/vòng	5 mm/vòng	5 mm/vòng
Loại động cơ	Động cơ bước	Động cơ bước	Động cơ bước
Vị trí lắp đặt	ngang	ngang	ngang
Điện áp danh định trục X	1.68 V	1.68 V	1.68 V
Chức năng bảo vệ		Phát hiện mất điện Phát hiện vị trí cuối phần mềm	Phát hiện mất điện Phát hiện vị trí cuối phần mềm
Kiểu nội suy		Phép nội suy tuyến tính	Phép nội suy tuyến tính
Điện áp định mức trục Y	3.2 V	3.2 V	3.2 V
Điện áp danh định trục Z	3.2 V	3.2 V	3.2 V

Sản phẩm cùng danh mục (ĐIỆN TỰ ĐỘNG FESTO)

Xem tất cả

CPX-E-8DO

Hệ ba chiều EXCL

Hệ ba chiều EXCL

ĐIỂM NỔI BẬT CỦA SẢN PHẨM

Sản phẩm cùng danh mục (ĐIỆN TỰ ĐỘNG FESTO)

Mô đun ngõ ra số CPX-E-8DO

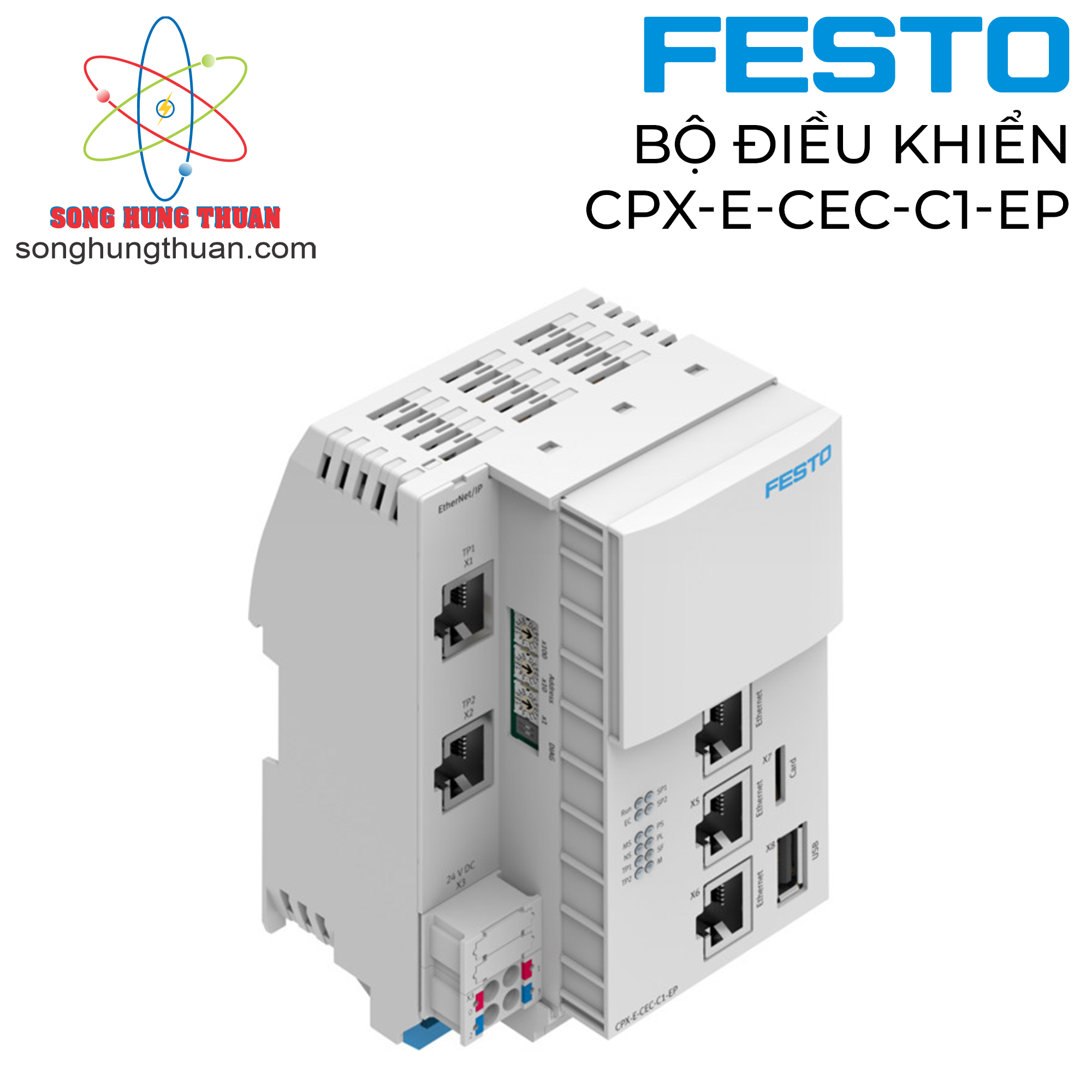

Bộ điều khiển CPX-E-CEC-C1-EP

Bộ điều khiển CPX-E-CEC-M1-PN

Bộ điều khiển CPX-E-CEC-C1-PN

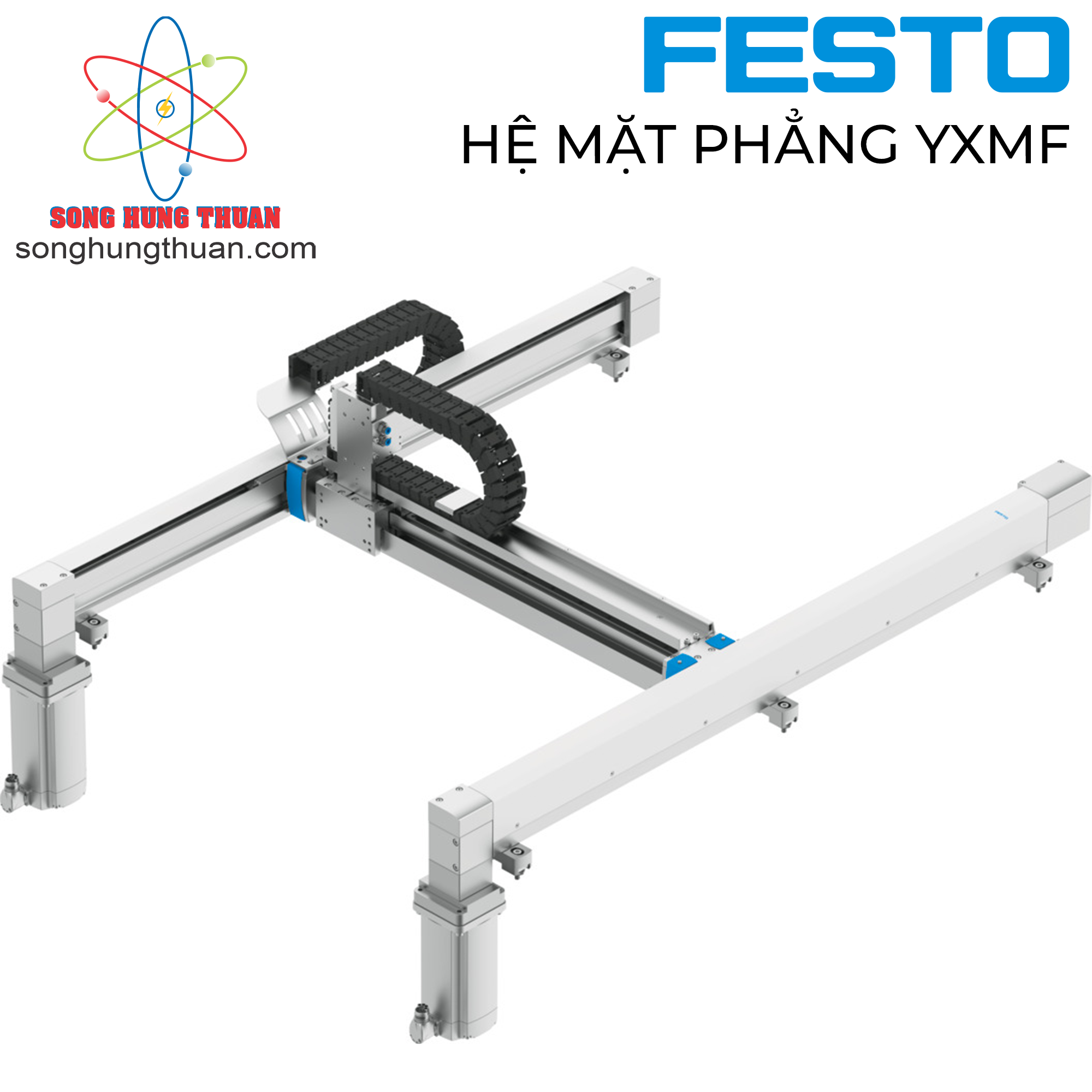

Hệ mặt phẳng YXMF

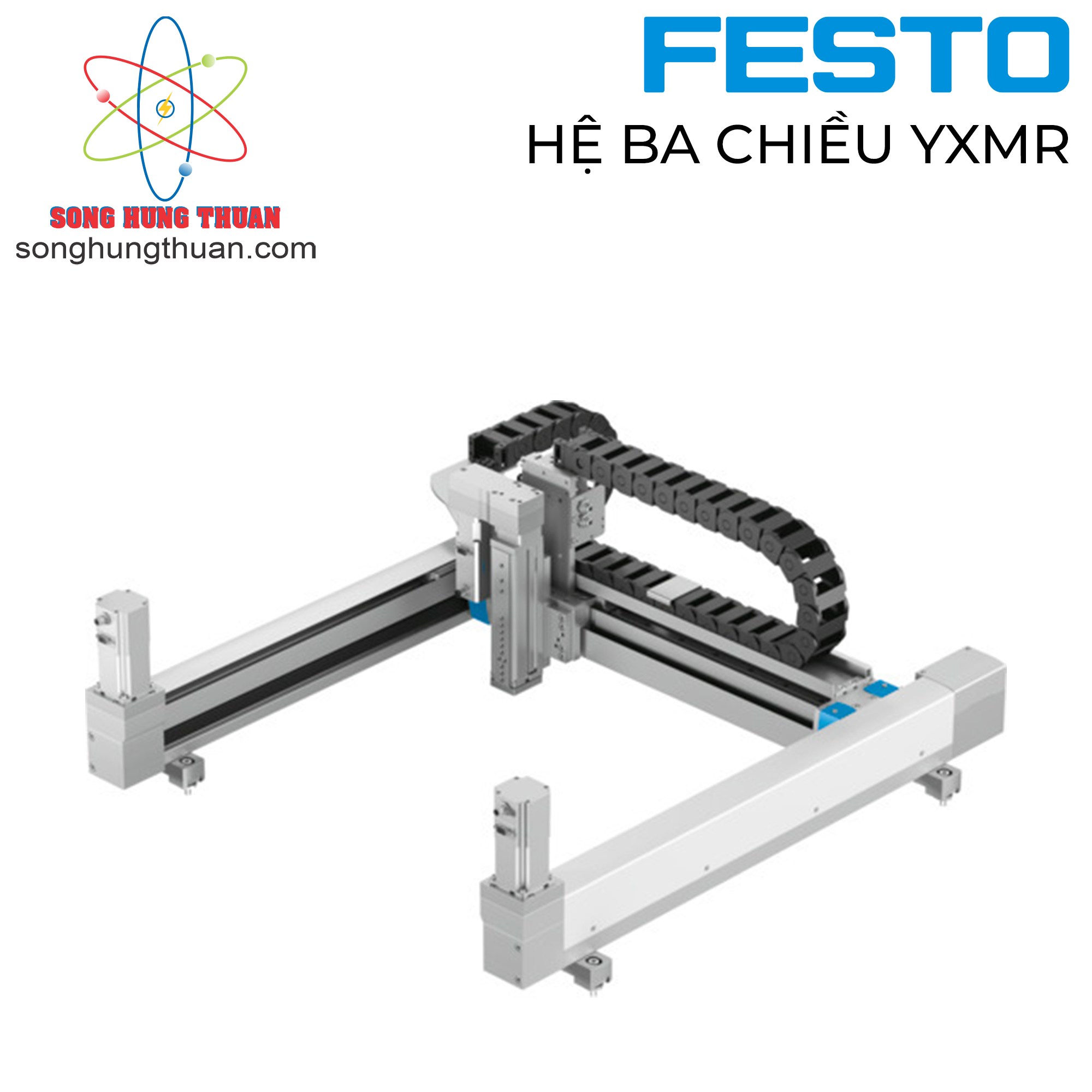

Hệ ba chiều YXMR
