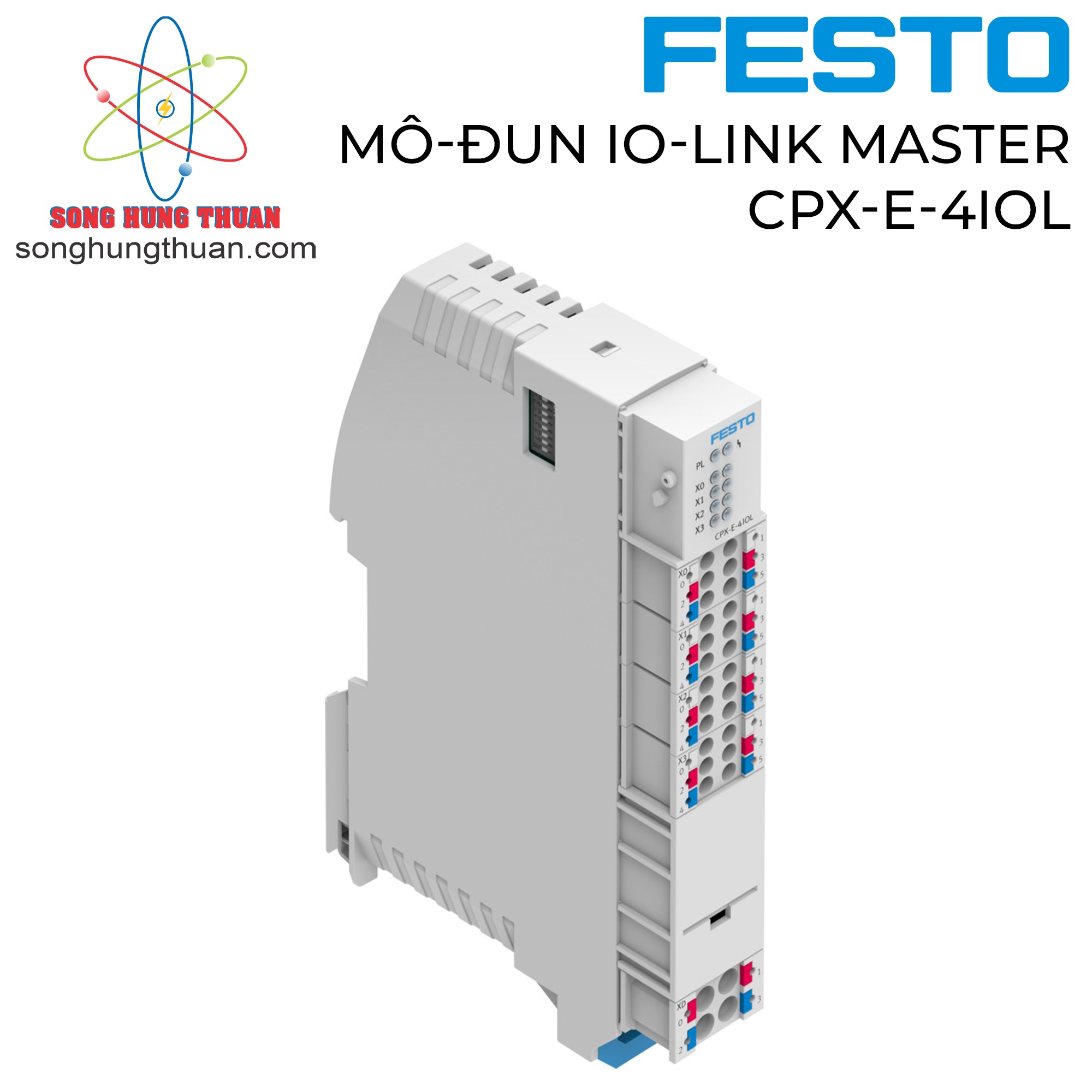

Mô-đun IO-Link Master CPX-E-4IOL
Model: CPX-E-4IOL
Thương hiệu: FESTO
Mã SP: CPX-E-4IOL
Danh mục: ĐIỆN TỰ ĐỘNG FESTO
Liên hệ báo giá
Mô-đun IO-Link Master
.jpg)
DỮ LIỆU KỸ THUẬT
| Đặc tính | Giá trị |
| Giao thức | Kết nối IO-Link |
| Kích thước B x L x H | 18,9 mm x 76,6 mm x 124,3 mm |
| Kích thước lưới | 18.9 mm |
| Kiểu gắn | với ray DIN |
| trọng lượng sản phẩm | 96 g |
| Vị trí lắp đặt | dọc ngang |
| Nhiệt độ môi trường xung quanh | -5 °C ... 50 °C |
| Lưu ý về nhiệt độ môi trường | -5 - 60 °C để lắp đặt thẳng đứng |
| Nhiệt độ bảo quản | -20 °C ... 70 °C |
| Độ ẩm tương đối | 95 % không cô đặc |
| Mức độ bảo vệ | IP20 |
| Lớp chống ăn mòn KBK | 0 - không ứng suất ăn mòn |
| Khả năng chống rung | Kiểm tra bộ gá vận chuyển với mức độ nghiêm trọng 1 theo FN 942017-4 và EN 60068-2-6 |
| chống sốc | Kiểm tra va đập với mức độ nghiêm trọng 1 theo FN 942017-5 và EN 60068-2-27 |
| Bảo vệ chống tiếp xúc trực tiếp và gián tiếp | PELV |
| Tuân thủ LABS | VDMA24364 Vùng III |
| Dấu CE (xem tuyên bố về sự phù hợp) | theo chỉ thị EMC của EU theo chỉ thị RoHS của EU |
| Dấu UKCA (xem tuyên bố về sự phù hợp) | theo quy định UK cho EMV theo các quy định UK RoHS |
| Dấu hiệu KC | KC-EMV |
| Giấy phép | Dấu RCMc UL us - Listed (OL) |
| Cơ quan cấp chứng chỉ | UL E239998 |
| Ghi chú vật liệu | Tuân thủ RoHS |
| Vật liệu vỏ | PA |
| Chẩn đoán theo đèn LED | Lỗi mỗi mô-đunTrạng thái trên mỗi kênh |
| Chẩn đoán bằng bus | Thiết bị bị thiếu/hỏng Đứt dâyLỗi mô-đun Ngắn mạch Lỗi tham số Tràn/chưa đầy Điện áp thấp lỗi chung |
| Đặc tính | Giá trị |
| Khối lượng địa chỉ tối đa Đầu ra | 1 byte |
| Số lượng đầu ra | 8 |
| Thông số mô-đun | Chẩn đoán ngắn mạch nguồn cấp truyền động Tắt nguồn cung cấp cảm biếnPhản hồi sau ngắn mạch/quá tải |
| Thông số kênh | Bỏ kích hoạt nguồn cung cấp thiết bị truyền độngMã lỗi thiết bị Lực kênh x Chế độ kênh Trạng thái kênh Thời gian chu kỳ |
| Nguồn điện, kiểu kết nối | Dải đầu kẹp |
| Cung cấp điện, công nghệ kết nối | Đầu kẹp lò xo |
| Nguồn cấp điện áp, sơ đồ kết nối | 00995847 |
| Cung cấp điện áp, số cực / dây | 4 |
| Điện áp hoạt động danh định DC của tải | 24 V |
| Phụ tải dao động điện áp cho phép | ± 25 % |
| Điện áp hoạt động định mức DC Điện tử/cảm biến | 24 V |
| Điện áp dao động cho phép điện tử / cảm biến | ± 25 % |
| Nguồn điện, mặt cắt dây dẫn | 0.2 mm² ... 1.5 mm² |
| Nguồn cung cấp, lưu ý trên mặt cắt dây dẫn | 0,2 - 2,5 mm² đối với ruột dẫn mềm không có ống bọc đầu dây |
| Mức tiêu thụ dòng điện nội tại ở điện áp vận hành định mức điện tử/ cảm biến | thường là 50 mA |
| Công suất tiêu thụ bên trong ở tải điện áp hoạt động danh định | thường là 15 mA |
| Chống phân cực | Tải 24 V so với tải 0 VNguồn cấp cho cảm biến 24 V so với nguồn cấp cho cảm biến 0 V |
| Đặc tính các đầu ra | theo IEC 61131-2, loại 0,5 |
| Logic chuyển mạch đầu ra | PNP (chuyển mạch dương) |
| Điện trở ngược điện áp tải | không |
| Điện trở ngược điện áp logic | không |
| Tổng đầu ra hiện tại tối đa trên mỗi mô-đun | 4 A |
| Cách ly điện kênh - kênh | không |
| Kênh cách ly điện - Bus nội bộ | không |
| Cầu chì (Ngắn mạch) | cầu chì điện tử bên trong mỗi kênh cầu chì điện tử bên trong mỗi mô-đun |
| Cổng nối điện IO-Link, kiểu kết nối | 4x cầu đấu dây |
| Cổng nối điện IO-Link, công nghệ kết nối | Đầu kẹp lò xo |
| Cổng nối điện IO-Link, số chân cắm/dây | 6 |
| Cổng nối điện IO-Link, sơ đồ kết nối | 00995843 |
| Cổng nối điện IO-Link, tiết diện dây dẫn | 0.2 mm² ... 1.5 mm² |
| Cổng nối điện IO-Link, lưu ý trên tiết diện dây dẫn | 0,2 - 2,5 mm² đối với dây dẫn linh hoạt không có măng sông |
| IO-Link, giao tiếp | C/Q LED xanh lá |
| IO-Link, số lượng cổng | 4 |
| IO-Link, Port class | B |
| IO-Link, phiên bản giao thức | Master V 1.1 |
| IO-Link, Communication mode | có thể cấu hình thông qua phần mềmSIO, COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud) |
| IO-Link, độ rộng xử lý dữ liệu OUT | có thể tham số hóa 8 - 32 byte |
| IO-Link, xử lý độ rộng dữ liệu IN | có thể tham số hóa 8 - 32 byte |
| IO-Link, thời gian chu kỳ tối thiểu | tùy thuộc vào thời gian chu kỳ được hỗ trợ tối thiểu của thiết bị IO-Link được kết nối |
