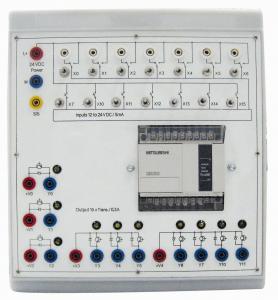

Tên sản phẩm: Bộ lập trình PLC MITSUBISHI.

Mô tả sản phẩm

Module CPU

- Model: TPAD.A41

- Kích thước : H 266 x 300W x 150D mm

- Số đầu vào : 14

- Số đầu ra : 10

- Loại PLC : FX1N

- Có thể mở rộng đến 256 ngõ vào ra.

- Chức năng kết nối với bộ hiển thị và các module mở rộng

- Bộ nhớ RAM cho phép lưu trữ 8 ksteps. Có thể mở rộng đến 16ksteps RAM, EPROM hoặc EEPROM.

- Tốc độ xử lý nhanh: 0,08 us đối với các lệnh cơ bản.

- Hổ trợ toàn diện nhiều dạng thức truyền thông.

- Bộ xử lý 32 bit với nhiều lệnh mở rộng, tính toán số học.

- Điện áp cung cấp: 24VDC.

- Ngôn ngữ lập trình: Ladder, Instruction, SFC

- Bộ nhớ chương trình:8k steps RAM

- Relay phụ: General: 490; Latched:400; Special:256

- Relay trạng thái: General: 490; Initial:10

- Timer: 100ms: 200; 10ms: 46; 1ms: 4

- Counter:General: 100; Latched: 100

- Bộ nhớ dữ liệu:General: 200; Latched:7800; Index: 16; Special:256, File: 7000

(Data Register)

- Mầu mặt module: Trắng

- Mầu nét chỉ dẫn : Đen

- Chất liệu bề mặt module : Nhựa ABS chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện

- Kiểu in hình chỉ dẫn : In chìm trên mặt module, đảm bảo tính thầm mĩ cũng như tuổi thọ của thiết bị

- Chất liệu hộp gá sau mặt module : Nhựa PVC

- Mô hình được thiết kế cho phép nguời sử dụng kết nối với các thiết bị bên ngoài như tín hiệu cảm biến, nút bấm, contactor, role … qua các jack cắm 4mm chống giật

- Các thiết bị phụ trợ

+ Công tắc logic 3 trạng thái mô phỏng tín hiệu vào số (tự duy trì, không tự duy trì) :10 cái

+ Đèn báo trạng thái logic dạng Led mầu xanh : 10 cái loại phi 6mm

+ Loại Jack cắm 4 mm chống giật tiêu chuẩn EC: 14 cái

Module nguồn 24VDC

- Model: TPAD.E51

- Xuất xứ:  Linh kiện ngoại, Tân Phát lắp ráp

- Kích thước: 133 x 300 x 130(W x H x D).

- Điện áp làm việc: 1 pha 220VAC, 50/60Hz

- Đầu ra định mức: DC 24V/5A

- Đồng hồ đo điện áp DC

- Có cầu chì bảo vệ, có bảo vệ quá tải

- Các đầu nối: các lỗ cắm an toàn

- Module được lắp ráp hoàn chỉnh thành bộ có thể gá lắp trên các khung thực hành kiểu tiêu chuẩn hoặc đặt trực tiếp trên mặt bàn thí nghiệm.

- Chất liệu bề mặt module : Nhựa ABS chuyên dụng cho thiết bị thí nghiệm đảm bảo độ cứng cũng như độ cách điện

- Kiểu in hình chỉ dẫn : In chìm trên mặt module, đảm bảo tính thầm mĩ cũng như tuổi thọ của thiết bị

- Chất liệu hộp gá sau mặt module : Nhựa PVC

- Kiểu jack cắm : Chống giật theo tieu chuẩn EC

Cáp lập trình

- Chiều dài cáp nối: 1.3m

- Cổng kết nối máy tính: COM chuẩn DB9

- Tốc độ truyền thông max : 38400bps

Bộ phụ kiện

Dây cắm nguồn AC

Tài liệu hướng dẫn các bài thí nghiệm
