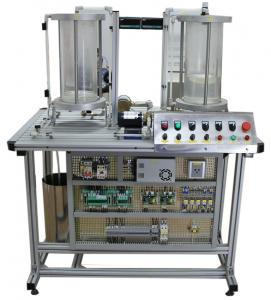

Tên sản phẩm: Mô hình điều khiển lưu lượng, điều khiển mức.

Mô tả sản phẩm:

a. THÔNG SỐ KỸ THUẬT CHUNG
    - Kích thước: 1130x730x1415 mmm (DxRxC)
    - Chất liệu khung gá: Nhôm định hình 40x40x2mm
    - Loại bộ điều khiển: PLC S7-1200
    - Phần mềm giám sát: WinCC7.0
    - Chất liệu bàn gá lắp thiết bị: Nhôm xẻ rãnh T, 380x30x2mm
    - Kiểu bình chứa : Dạng ống tròn
    - Đường kính bình trộn: 200 mm
    - Chất liệu bình chứa và bình trộn: mika chịu áp lực và chịu nhiệt
    - Độ dày: 10mm, trong suốt cho phép nhìn mức liệu trong bình
    - Mô hình được thiết kể để có thể sử dụng đồng thời PLC và vi xử lí để điều khiển
    - Các loại cảm biến tích hợp: Cảm biến lưu lượng, cảm biến siêu âm, cảm biến  mức.
    - Các cơ cấu chấp hành: Van điện từ, máy bơm
b. DANH MỤC THIẾT BỊ:
    - Danh mục thiết bị có trong mô hình
       + 01 Bàn lắp đặt thiết bị
       + 01 Panel điều khiển
       + 02 Bình chứa
       + 04 Van điện từ
       + 01 Van tay
       + 02 Máy bơm
       + 01 Bộ điều khiển lưu lượng
       + 01 Bộ điều khiển PLC
       + 01 Module vào ra tương tự cho PLC
       + 01 Bộ điều khiển PLC,  Loại PLC : S7 - 1200 CPU 1214
       + 01 Cảm biến siêu âm
       + 02 Cảm biến báo mức
       + 01 Phần mềm giám sát trên máy tính (kết hợp PLC)
c. THÔNG SỐ KỸ THUẬT CHI TIẾT :
   Bàn lắp đặt thiết bị
     - Kích thước: 1130x730x815 mm (DxRxC)
     - Chất liệu khung gá: Nhôm định hình 40x40x2mm đã được anot hóa
     - Chất liệu mặt bàn: Nhôm xẻ rãnh T, 380x30x2 mm đã được anot hóa
  Panel lắp đặt thiết bị
     - Panel : Tôn dày 1.5mm, dập lỗ bằng CNC, sơn tĩnh điện
     - Các thiết bị tích hợp sẵn trên panel
       + 01 Aptomat cấp nguồn điều khiển
       + 02 Cầu chì bảo vệ
       + 01 Bộ nguồn 24VDC/10A
       + 01 Ổ cắm cấp nguồn cho máy tính
  Bình chứa
    - Thể tích bình: Thể tích 7l
    - Chất liệu: mika trong dày 10mm
  Van điện từ
    - Tiêu chuẩn sản xuất: SMC - Nhật Bản
    - Môi trường làm việc: Nước
    - Áp suất làm việc: 0 ~ 0.6MPa
    - Điện áp điều khiển: 24VDC
    - Hệ số lưu lượng CV: 0.42
  Van tay
    - Tiêu chuẩn sản xuất: SMC - Nhật Bản
    - Cỡ van: 1/4"
    - Tay vặn: Nhựa
    - Thân: Inox
    - Kiểu van: Cầu
  Máy bơm
    - Điện áp hoạt động: 24VDC
    - Lưu lượng tối đa: 1.2l/phút
    - Chất liệu vỏ: Thép chống gỉ
  Bộ điều khiển lưu lượng
    - Model: PCB
    - Hãng sản xuất : Tân Phát
    - Xuất xứ: Việt Nam
    - Điện áp hoạt động: 24VDC
    - Dải điều chỉnh: 0 ~ 2.4 l/phút
    - Led hiển thị trạng thái lỗi
    - Các chế độ bảo vệ: Ngắn mạch, quá tải
    - Cổng tín hiệu điều khiển: 0 ~ 10VDC
  Bộ điều khiển PLC
    - Hãng sản xuất: SIEMENS
    - Xuất xứ: Đức
    - Loại CPU : 1214C
    - Khả năng mở rộng truyền thông ProfibusDP: Có
    - Dung lượng bộ nhớ: 16Kb trương trình, 8Kb dữ liệu
    - Số đầu vào số (DI): 14 đầu
    - Số đầu ra số (DO): 10 đầu
    - Loại đầu ra: PNP
    - Đầu vào tương tự (0-10VDC): 02 đầu
  Module vào/ra tương tự
    - Model: SM 1234
    - Hãng sản xuất: SIEMENS
    - Xuất xứ: Đức
    - Điện áp hoạt động 24VDC
    - Số đầu vào (AI): 04 đầu
    - Số đầu ra (AO): 02 đầu
    - Kiểu đầu vào: đầu vào áp 0 - 10VDC hoặc 0-20mA
    - Kiểu đầu ra: đầu ra áp 0 - 10VDC hoặc đầu ra dòng 4 - 20mA
    - Độ phân giải của ADC, DAC: 12 bits
  Cảm biến siêu âm
    - Model: RPS-401A
    - Khoảng cách phát hiện: 100 ~ 1000mm
    - Tần số sóng âm: 212kHz
    - Nguồn cấp: 20 ~ 30VDC
    - Đầu ra tín hiệu: 4 ~ 20mmA, 0 ~ 10VDC
  Cảm biến báo mức dạng số
    - Model: PSA
    - Hãng sản xuất: Autonics
    - Xuất xứ: Hàn Quốc
    - Điện áp hoạt động: 24VDC
    - Đầu ra: PNP
  Cảm biến lưu lượng
    - Model: WFK
    - Nguồn cấp: 12 - 24VDC
    - Dải đo: 1.5 - 12l/m
    - Tín hiệu analog: 1-5VDC
  Main chính
    -  Điện áp hoạt động: DC 24V
    -  Chuẩn giao tiếp: D-SUB25
    -  Cổng vào số: 16 Cổng
    -  Cổng ra số: 16 Cổng
    -  Cổng vào tương tự: 05 cổng
    -  Cổng ra tương tự: 02 cổng
    -  Các chế độ bảo vệ: Ngược nguồn, ngắn mạch đầu vào, đầu ra
